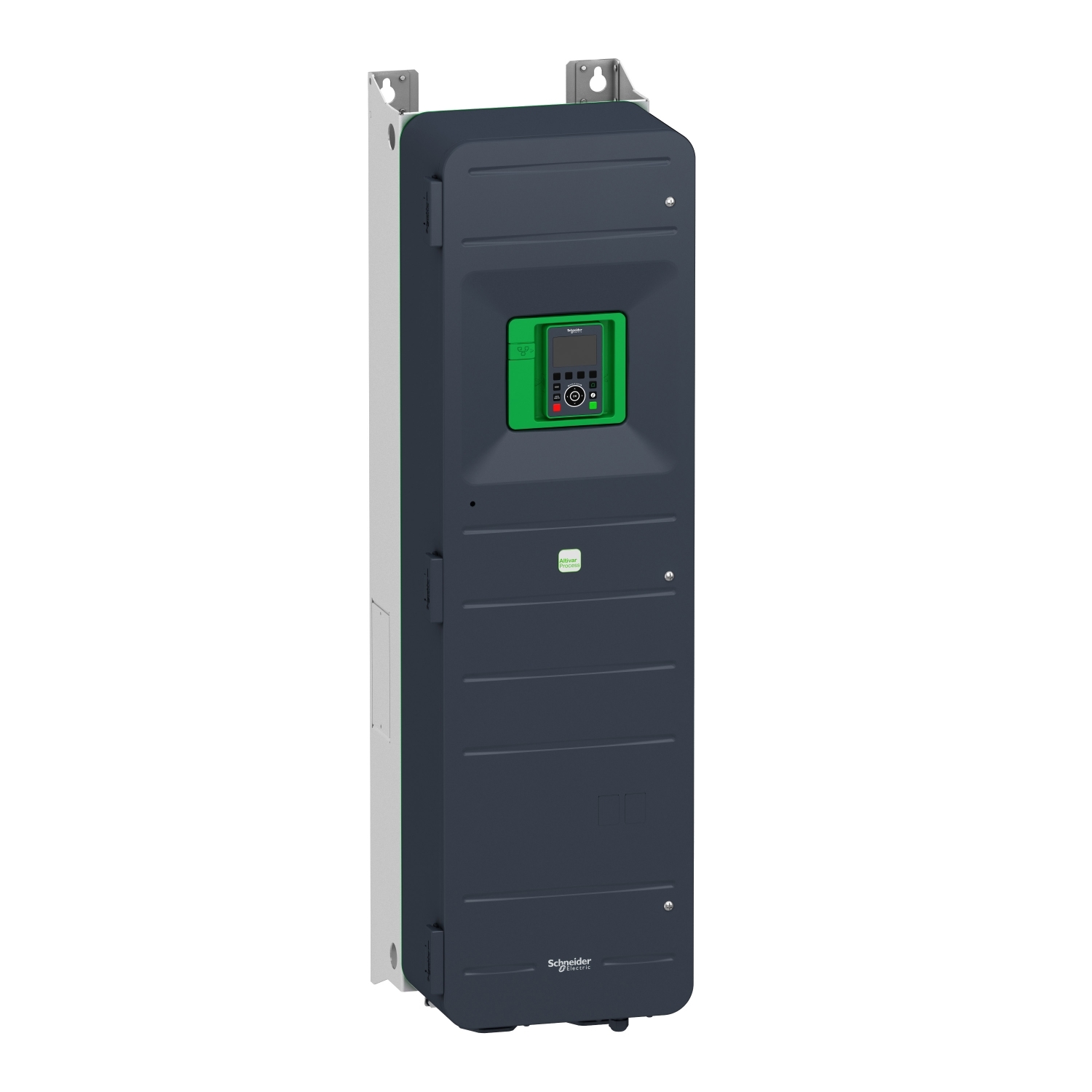

SCHNEIDER ATV650D55N4 STOCK DISPONIBLE
​


VARIADOR – > MARCA: SCHNEIDER -> MODELO: ATV650D55N4 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama de producto Altivar Process ATV600
Tipo de producto o componente
Variador de velocidad
Aplicación específica de
producto
Proceso y utilidades
Nombre corto del dispositivo
ATV650
Variante Version estandar
Destino del produc Motores síncronos
Motores síncronos
Filtro EMC Integrated with 150 m conforming to EN/IEC 61800-3
category C3
Grado de protección IP IP55 acorde a IEC 60529
IP55 acorde a IEC 61800-5-1
Tipo de refrigeración Convenc forzada
Frecuencia de alimentación
50…60 Hz – 5…5 %
[Us] tensión de alimentación asignada
380…480 V – 15…10 %
Potencia del motor en
kW
37 KW (heavy duty)
55 kW (normal duty)
Potencia del motor en
HP
50 Hp heavy duty
75 hp normal duty
Corriente de línea 69.1 A at 480 V (normal duty)
67.1 A at 380 V (heavy duty)
59 A at 480 V (heavy duty)
97.2 A at 380 V (normal duty)
Corriente de cortocircuito de la red
50 kA
Potencia aparente 49.1 KVA at 480 V (heavy duty)
70 kVA at 480 V (normal duty)
Corriente de salida en
continuo
72 A en 4 kHz para carga pesada
106 A at 2.5 kHz for normal duty
Máxima corriente transitoria
111.8 A during 60 s (heavy duty)
116.6 A during 60 s (normal duty)
Perfil de control de motor asíncrono
Constant torque standard
Modo optimo para el par
Modo optimo para el par
Perfil de control de motor síncrono
Synchronous reluctance motor
Motor de imanes permanentes
Frecuencia de salida 0.0001…0.5 kHz
Rango de frecuencias
de salida
0.1…599 Hz
Frecuencia de conmutación nominal
2,5 kHz
Frecuencia de conmutación
4…12 kHz with derating factor
2.5…8 kHz with derating factor
Función de seguridad STO (safe torque off) SIL 3
Lógica de entrada digital
16 velocidades preestablecidas

Complementario
Tipo de montaje Montaje en pared
Tensión de salida <= de la potencia de la tensión de alimentación Corriente temporal permisible 1.5 x In during 60 s (heavy duty) 1.1 x In during 60 s (normal duty) Compensación desliz. motor Regulable No disponible en motores de imanes permanentes Automático sea cual sea la carga Regulable Rampas de aceleración y deceleración Líneal ajustable por separado de 0,01...9999 s Frenado hasta parada Mediante inyección de CC Tipo de protección Safe torque off: motor Motor phase break: motor Thermal protection: drive Safe torque off: drive Overheating: drive Overcurrent between output phases and earth: drive Overload of output voltage: drive Short-circuit protection: drive Motor phase break: drive Overvoltages on the DC bus: drive Line supply overvoltage: drive Line supply undervoltage: drive Line supply phase loss: drive Overspeed: drive Break on the control circuit: drive Thermal protection: motor Resolución de frecuencia Analog input: 0.012/50 Hz Display unit: 0.1 Hz Consecutivo, seguido, continuo, adosado Line side: screw terminal 35...50 mm²/AWG 3...AWG 1 Motor: screw terminal 35...50 mm²/AWG 2...AWG 1 Control: removable screw terminals 0.5...1.5 mm²/AWG 20...AWG 16 Tipo de conector RJ45 (on the remote graphic terminal) for Modbus serial RJ45 (on the remote graphic terminal) for Ethernet/Modbus TCP Bloqueo estándar Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP Número de direcciones 1…247 for Modbus serial Método de acceso Slave Modbus TCP Suministro Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection Internal supply for digital inputs and STO: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection Señalizaciones en local 3 LEDs (dual colour) for embedded communication status 4 LEDs (dual colour) for communication module status 1 LED (red) for presence of voltage 3 LEDs for local diagnostic Anchura 345 mm Altura 1250 mm Profundidad 375 mm 4 Peso del producto 87 kg Número de entrada analógica 3 Tipo de entrada análogica AI1, AI2, AI3 software-configurable current: 0...20 mA/4...20 mA, impedance: 250 Ohm, resolution 12 bits AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits Número de entrada digital 8 Entrada discreta DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V) STOA, STOB safe torque off, 24 V DC (<= 30 V), impedance: > 2.2 kOhm
DI1…DI6 programmable, 24 V DC (<= 30 V), impedance: 3.5 kOhm Fase marcador DI5, DI6: discrete input level 1 PLC conforming to IEC 65A-68 STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2 DI1...DI6: discrete input level 1 PLC conforming to EN/IEC 61131-2 Entrada lógica Negative logic (sink) (DI1...DI6), > 16 V (state 0), < 10 V (state 1) Positive logic (source) (DI5, DI6), < 0.6 V (state 0), > 2.5 V (state 1)
Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Positive logic (source) (DI1…DI6), < 5 V (state 0), > 11 V (state 1)
Número de salida analógica 2
Tipo de salida análogica Software-configurable current AO1, AO2: 0…20 mA, resolution 10 bits
Software-configurable voltage AO1, AO2: 0…10 V DC impedance 470 Ohm, resolution 10 bits
Duración de muestreo 5 Ms +/- 1 ms (DI5, DI6) – discrete input
5 Ms +/- 0.1 ms (AI1, AI2, AI3) – analog input
10 Ms +/- 1 ms (AO1) – analog output
2 ms +/- 0.5 ms (DI1…DI4) – discrete input
Precisión +/- 1 % AO1, AO2 for a temperature variation 60 °C analog output
+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
Error lineal AO1, AO2: +/- 0.2 % for analog output
AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
Numero de salidas relé 3
Tipo de salida de relé Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Tiempo de actualización Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Corriente mínima de conmutación Relay output R1, R2, R3: 5 mA at 24 V DC
Intensidad de conmutación máxima Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at
250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at
30 V DC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Aislamiento Aislamiento galvánico entre terminales de alimentación y control
Variable speed drive application selection Edificios – HVAC Compresor centrifugo
Motor power range AC-3 55…100 kW at 380…440 V 3 phases
