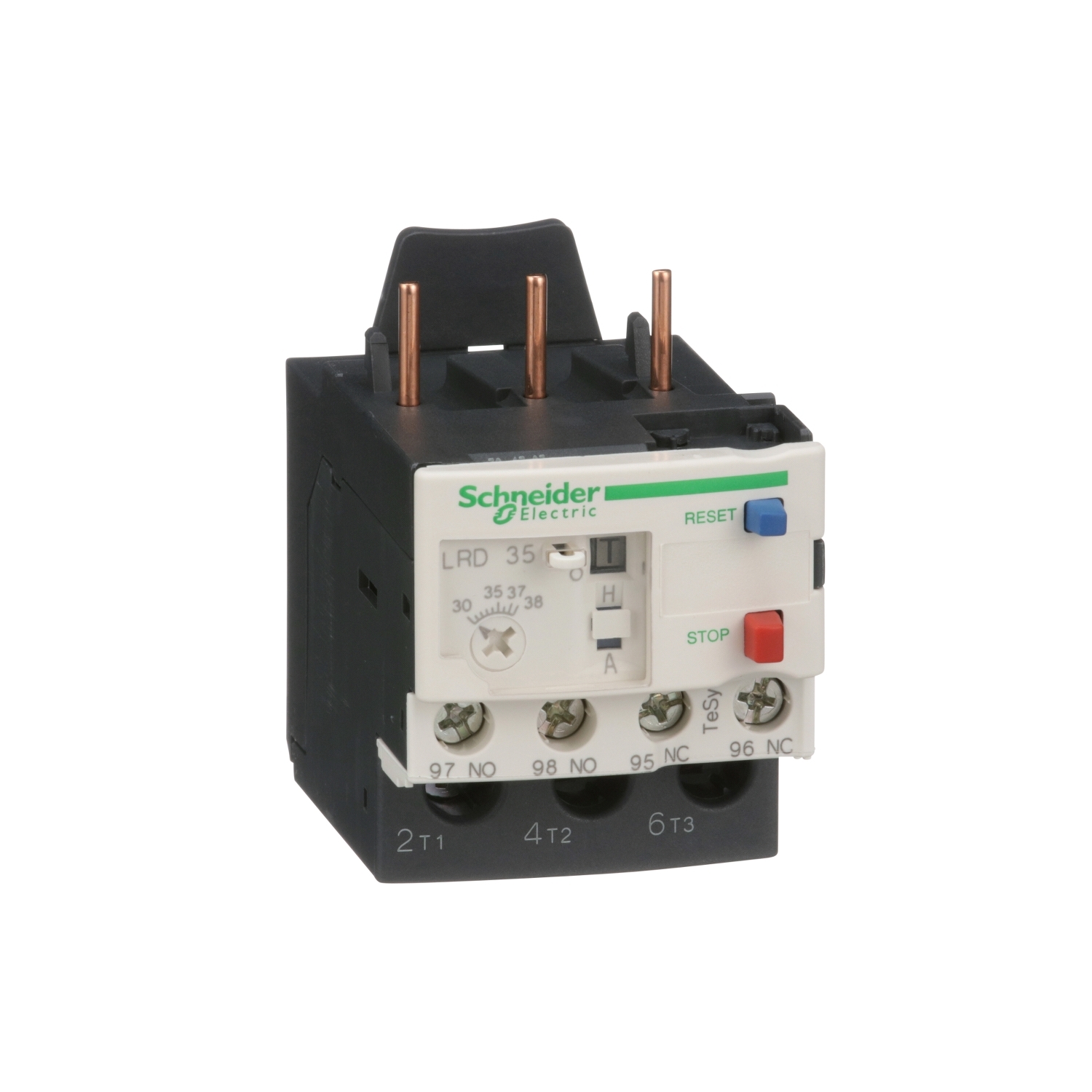

SCHNEIDER LRD35 STOCK DISPONIBLE
​


RELE – > MARCA: SCHNEIDER -> MODELO: LRD35 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

RELE TERMICO REGULABLE TESYS 30-38A P/CA Y CC (1NA+1NC) ———— Principal
Gama TeSys
Nombre del producto TeSys LRD
Tipo de producto o componente
Reles de sobrecarga térmica diferencial
Nombre corto del dispositivo
LRD
Aplicación del relé Protección del motor
Compatibilidad del producto
LC1D32
LC1D38
Tipo de red DC
CA
Clase de disparo por
sobrecarga
Clase 10A acorde a IEC 60947-4-1
Rango de ajustes de
protección térmica
30…38 A
[Ui] tensión asignada de
aislamiento
Power circuit: 600 V conforming to CSA
Power circuit: 600 V conforming to UL
Power circuit: 690 V conforming to IEC 60947-4-1

Complementario
Frecuencia de red 0…400 Hz
Soporte de montaje Placa, con accesorios específicos
Carril, con accesorios específicos
Bajo contactor
Umbral de disparo 1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
Composición de los contactos auxiliares 1 NA + 1 NC
[Ith] corriente térmica convencional 5 A para circuito de señalización
Corriente permitida 1.5 A at 240 V AC-15 for signalling circuit
0.1 A at 250 V DC-13 for signalling circuit
[Ue] tensión asignada de empleo 690 V AC 0…400 Hz for power circuit conforming to IEC 60947-4-1
Fusible asociado 4 A gG para circuito de señalización
4 A BS para circuito de señalización
[Uimp] Tensión asignada de resistencia a los choques
6 kV
Sensibilidad de fallo de fase Corriente disparo 130% de Ir en de fases, la última a 0
Tipo de control Rojo pulsador, estado 1 parada
Azul pulsador, estado 1 Reajuste
Compensación de temperatura -20…60 °C
Conexiones – terminales Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…
2.5 mm² Flexible sin extremidad de cable
Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…
2.5 mm² Flexible con
Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…
2.5 mm² sólido sin extremidad de cable
Power circuit: screw clamp terminals 1 cable(s) 1.5…10 mm² flexible without cable end
Power circuit: screw clamp terminals 1 cable(s) 1…6 mm² flexible with cable end
Power circuit: screw clamp terminals 1 cable(s) 1.5…10 mm² solid without cable
end
Par de apriete Circuito de control, estado 1 1.7 N.m – en terminales de fijación por tornillo
Power circuit: 2.5 N.m – on screw clamp terminals
Altura 66 mm
Anchura 45 mm
2
Profundidad 70 mm
Peso del producto 0.124 kg
