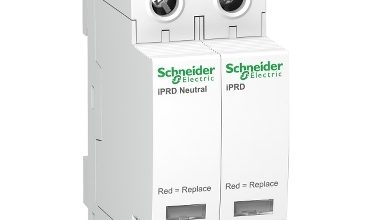

SCHNEIDER A9L40500 STOCK DISPONIBLE
LIMITADOR – > MARCA: SCHNEIDER -> MODELO: A9L40500 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA
LIMITADOR DE SOBRETENSION IPRD40, 1P+N, LMAX-40 KA 350 V —— Principal
Range of product Acti 9
Nombre del producto Acti 9 iPRD
Tipo de producto o componente
Limitador de sobretensiones con cartucho enchufable
Nombre corto del dispositivo
IPRD40
Aplicación del dispositivo
Distribución
Número de polos 1P + N
Señalización remota Sin
Tipo de limitador de sobretensiones
Red de distribución eléctrica
Sistema de conexión a
tierra
TN-S
TT
Complementario
Tipo y clase de limitador de sobretensiones Tipo 2
Tecnología de limitador de sobretensiones MOV + GDT
[Ue] tensión asignada de empleo 230/400 V AC (+/- 10 %) at 50/60 Hz
[In] nominal discharge current Modo común, estado 1 15 kA – tipo de cable: L/PE)
Modo común, estado 1 15 kA – tipo de cable: N/PE)
Modo diferencial, estado 1 15 kA – tipo de cable: L/N)
[Imax] maximum discharge current Modo común, estado 1 40 kA L/PE
Modo común, estado 1 40 kA N/PE
Modo diferencial, estado 1 40 kA L/N
[Uc] tensión de funcionamiento máxima continua Common mode: 260 V N/PE
Common mode: 350 V L/PE
Differential mode: 350 V L/N
[Up] nivel de protección de tensión Modo común <1.4 kV tipo 2 N/PE
Modo diferencial <1.4 kV tipo 2 L/N
[Ut] sobretensión temporal 337 V L/N 5 s withstand
1200 V N/PE 200 ms safe failure mode
442 V L/PE 5 s withstand
1453 V L/PE 200 ms modo de falla segura
Tipo de dispositivo seccionador Associated circuit breaker iC60H 50 A curve C - Icu 15 kA
Interruptor automático asociado iC60N 40 A curva C - Icu 10 kA
Interruptor automático asociado NG125H 63 A curva C - Icu 36 kA
Interruptor automático asociado NG125L 63 A curva C - Icu 50 kA
Interruptor automático asociado NG125N 40 A curva C - Icu 25 kA
Fusible asociado gG 63 A - Icu 15 kA
Associated fuse gG 80 A - Icu 50 kA
[Isccr] short-circuit current rating 50 kA
Tipo de montaje Ajustable en clip
Tipo de montaje Carril DIN
Pasos de 9 mm 4
Altura 85 mm
Anchura 36 mm
Profundidad 69 mm
Peso del producto 0.211 kg
Color White (RAL 9003)
Tiempo de respuesta <= 25 ns
[Ipe] Ground residual current 0.6 MA
0.003 mA
2
Conexiones - terminales Tunnel type terminal (downside) 2.5…35 mm²
Tunnel type terminal (upside) 2.5…35 mm²
Par de apriete 2.5 N.m
