El precio original era: S/3.140,00.S/1.662,00El precio actual es: S/1.662,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
10410Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 biestable
Tipo de accionamiento eléctrico
Ancho 30,5 mm
Caudal nominal normal 1.100 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción asiento de plato
Homologación c UL us – Recognized (OL)
Tipo de protección IP65
Diámetro nominal 7 mm
Patrón 32 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
Tipo de control prepilotado
Sentido del flujo no reversible
Superposición Superposición negativa
Frecuencia máx. de conmutación 25 Hz
Tiempo de conmutación a la inversión 11 ms
Máx. impulso de prueba positivo con señal 0 2.200 µs
Máx. impulso de prueba negativo con señal 1 3.700 µs
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 60 °C
Temperatura del medio -10 … 60 °C
Temperatura ambiente -5 … 40 °C
Peso del producto 344 g
Conexión eléctrica a través de bobina F, pedir por separado
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión del aire de escape de pilotaje 82 M5
Conexión del aire de escape de pilotaje 84 M5
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Conexión neumática 4 G1/4
Conexión neumática 5 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
TPE-U(PU)
Material de la carcasa Fundición inyectada de aluminioitem: sig – electroválvula | electroválvulas | electroválvula JMFH | electroválvula FESTO -
El precio original era: S/2.185,00.S/943,00El precio actual es: S/943,00.
CARACTERISTICAS Y DETALLES TECNICOS :
CILINDRO MARCA: FESTO MODELO:
35193Característica Valor
Fecha de envío Indicación
Carrera 400 mm
Diámetro del émbolo 25 mm
Rosca del vástago M10x1,25
Amortiguación PPV: amortiguación neumática regulable a ambos lados
Posición de montaje indistinto
Corresponde a la norma CETOP RP 52 P
ISO 6432
Extremo del vástago Rosca exterior
Construcción Émbolo
Vástago
Camisa del cilindro
Detección de la posición para sensores de proximidad
Variantes vástago simple
Presión de funcionamiento Mpa 0,1 … 1 MPa
Presión de funcionamiento 1 … 10 bar
Modo de funcionamiento de doble efecto
Clasificación marítima véase el certificado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Clase de resistencia a la corrosión KBK 2 – riesgo de corrosión moderado
Temperatura ambiente -20 … 80 °C
Energía del impacto en las posiciones finales 0,3 J
Carrera de amortiguación 17 mm
Fuerza teórica a 0,6 MPa (6 bar, 87 psi), retroceso 247,4 N
Fuerza teórica a 0,6 MPa (6 bar, 87 psi), avance 294,5 N
Masa móvil con carrera de 0 mm 71 g
Peso adicional por 10 mm de carrera 11 g
Peso básico con carrera de 0 mm 238 g
Masa adicional por 10 mm de carrera 6 g
Tipo de fijación con accesorios
Conexión neumática G1/8
Indicación sobre el material Conforme con RoHS
Material de la culata Aleación forjable de aluminio
Anodizado incoloro
Material de las juntas NBR
TPE-U(PU)
Material del vástago Acero inoxidable de aleación fina
Material de la camisa del cilindro Acero inoxidable de aleación finaitem: sig – cilindro | cilindro normalizado | cilindro FESTO | cilindro DSNU
-
El precio original era: S/2.062,00.S/978,00El precio actual es: S/978,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
533342 Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 10 mm
Caudal nominal normal 360 l/min
Presión de funcionamiento Mpa -0,09 … 1 MPa
Presión de funcionamiento -0,9 … 10 bar
Construcción Corredera
Tipo de reposición muelle neumático
Homologación c UL us – Recognized (OL)
Tipo de protección IP65
según IEC 60529
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Sentido del flujo reversible
Superposición Superposición positiva
Indicación del estado de señal sí
Presión de mando MPa 0,3 … 0,8 MPa
Presión de control 3 … 8 bar
Apropiado para vacío sí
Caudal nominal normal con QS-6 360 l/min
Tiempo de conmutación a la desconexión 20 ms
Tiempo de conmutación a la conexión 10 ms
Máx. impulso de prueba positivo con señal 0 400 µs
Máx. impulso de prueba negativo con señal 1 200 µs
Fluctuación de tensión permisible +/- 25 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 40 °C
Temperatura del medio -5 … 50 °C
Humedad relativa del aire máx. 90 % con 40 °C
Temperatura ambiente -5 … 50 °C
Par de apriete máx. en el sistema de fijación de la válvula 0,25 Nm
Peso del producto 49 g
Tipo de fijación con taladro pasante
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
Material de la carcasa Fundición inyectada de aluminioçitem: sig – electroválvula | electroválvula VMPA1 | electroválvula FESTO | electroválvulas -
El precio original era: S/1.682,00.S/839,00El precio actual es: S/839,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
575255 Característica Valor
Fecha de envío Indicación
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 21 mm
Caudal nominal normal 700 l/min
Presión de funcionamiento 2,5 … 10 bar
Construcción Corredera
Tipo de reposición muelle neumático
Homologación c UL us – Recognized (OL)
Diámetro nominal 5,7 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,35
Valor C 2,9 l/sbar
Tiempo de conmutación a la desconexión 21 ms
Tiempo de conmutación a la conexión 14 ms
Máx. impulso de prueba positivo con señal 0 1.900 µs
Máx. impulso de prueba negativo con señal 1 2.700 µs
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 2 – riesgo de corrosión moderado
Temperatura del medio -10 … 60 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -10 … 60 °C
Peso del producto 138 g
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión del aire de escape de pilotaje 82 M5
Conexión neumática 1 G1/8
Conexión neumática 2 G1/8
Conexión neumática 3 G1/8
Indicación sobre el material Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Fundición inyectada de aluminio
pintado
Material de la corredera Aleación forjable de aluminio
Material de los tornillos Acero, galvanizadoitem: sig – Electrovalvula | Electrovalvula VUVS | Electrovalvula Rosca | Electrovalvula cerrada monoestable
-
El precio original era: S/1.641,00.S/773,00El precio actual es: S/773,00.
CARACTERISTICAS Y DETALLES TECNICOS :

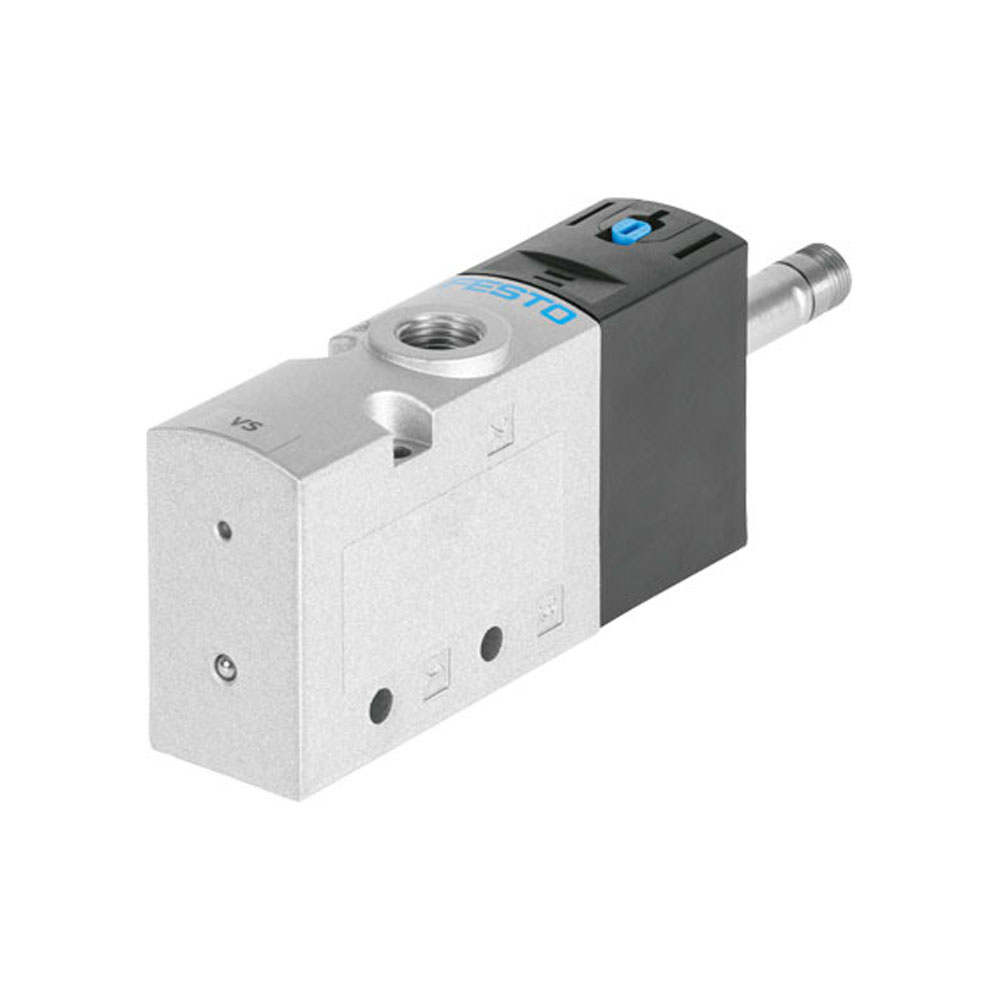

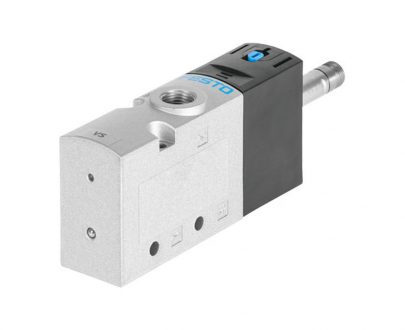

ELECTROVÁLVULA VUVS MARCA: FESTO MODELO:
575471Característica Valor
Fecha de envío Indicación
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 26,5 mm
Caudal nominal normal 1.000 l/min
Presión de funcionamiento 2,5 … 10 bar
Construcción Corredera
Tipo de reposición muelle neumático
Homologación c UL us – Recognized (OL)
Clasificación marítima véase el certificado
Certificado entidad que lo expide DNVGL-TAA000011J
Diámetro nominal 6,3 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,3
Valor C 4,7 l/sbar
Tiempo de conmutación a la desconexión 26 ms
Tiempo de conmutación a la conexión 13 ms
Máx. impulso de prueba positivo con señal 0 2.000 µs
Máx. impulso de prueba negativo con señal 1 3.600 µs
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 2 – riesgo de corrosión moderado
Temperatura del medio -10 … 60 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -10 … 60 °C
Peso del producto 244 g
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión del aire de escape de pilotaje 82 M5
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Fundición inyectada de aluminio
pintado
Material de la corredera Aleación forjable de aluminio
Material de los tornillos Acero, galvanizadoitem: sig – electroválvula VUVS | electroválvula Rosca | electroválvula cerrada monoestable | electrovalvula -
El precio original era: S/1.691,00.S/859,00El precio actual es: S/859,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
575501Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 26,5 mm
Caudal nominal normal 1.300 l/min
Presión de funcionamiento 2,5 … 10 bar
Construcción Corredera
Tipo de reposición muelle neumático
Homologación c UL us – Recognized (OL)
Clasificación marítima véase el certificado
Certificado entidad que lo expide DNVGL-TAA000011J
Diámetro nominal 6,9 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,4
Valor C 5,3 l/sbar
Tiempo de conmutación a la desconexión 35 ms
Tiempo de conmutación a la conexión 19 ms
Máx. impulso de prueba positivo con señal 0 2.000 µs
Máx. impulso de prueba negativo con señal 1 3.600 µs
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 2 – riesgo de corrosión moderado
Temperatura del medio -10 … 60 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -10 … 60 °C
Peso del producto 311 g
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión del aire de escape de pilotaje 84 M5
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Conexión neumática 4 G1/4
Conexión neumática 5 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Fundición inyectada de aluminio
pintado
Material de la corredera Aleación forjable de aluminio
Material de los tornillos Acero, galvanizadoitem: sig – electrovalvula | electrovalvula monoestable | electrovalvulas | electrovalvula VUVS -
El precio original era: S/1.306,00.S/763,00El precio actual es: S/763,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
577257Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 o 3/2 vías, conmutable
Tipo de accionamiento eléctrico
Ancho 32 mm
Caudal nominal normal 1.250 l/min
Presión de funcionamiento 2,5 … 10 bar
Construcción Corredera
Tipo de reposición muelle mecánico
Homologación c UL us – Recognized (OL)
Certificado entidad que lo expide DNVGL-TAA000011J
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Corresponde a la norma VDI/VDE 3845 (NAMUR)
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Indicación del estado de señal con accesorios
Valor B 0,4
Valor C 5,2 l/sbar
Caudal nominal normal, recuperación de aire de escape 4->3 110 l/min
Tiempo de conmutación a la desconexión 48 ms
Tiempo de conmutación a la conexión 11 ms
Factor de utilización 100 %
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Clase de resistencia a la corrosión KBK 2 – riesgo de corrosión moderado
Temperatura del medio -20 … 60 °C
Temperatura ambiente -20 … 60 °C
Peso del producto 335 g
Tipo de fijación con taladro pasante
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/4
Conexión neumática 2 Distribución de conexiones NAMUR
Conexión neumática 3 G1/4
Conexión neumática 4 Distribución de conexiones NAMUR
Conexión neumática 5 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
Material de la carcasa Aleación forjable de aluminio
Material de los tornillos Acero inoxidable de aleación finaitem: sig – electrovalvula | electrovalvulas | electrovalvula VSNC | electrovalvula FESTO -
El precio original era: S/3.121,00.S/1.396,00El precio actual es: S/1.396,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
6211Característica Valor
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Ancho 30,5 mm
Caudal nominal normal 1.000 l/min
Presión de funcionamiento 2,2 … 8 bar
Construcción asiento de plato
Tipo de reposición muelle mecánico
Tipo de protección IP65
Homologación c UL us – Recognized (OL)
Diámetro nominal 7 mm
Patrón 32 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
Tipo de control prepilotado
Sentido del flujo no reversible
Superposición Superposición negativa
Valor B 0,19
Valor C 4,49 l/sbar
Tiempo de conmutación a la desconexión 29 ms
Tiempo de conmutación a la conexión 9 ms
Máx. impulso de prueba positivo con señal 0 2.200 µs
Máx. impulso de prueba negativo con señal 1 3.700 µs
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de
funcionamiento)
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 60 °C
Temperatura del medio -10 … 60 °C
Temperatura ambiente -5 … 40 °C
Peso del producto 290 g
Conexión eléctrica a través de bobina F, pedir por separado
Tipo de fijación a elegir:
Sobre regleta de bornes
con taladro pasante
Conexión del aire de escape de pilotaje 84 M5
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Conexión neumática 4 G1/4
Conexión neumática 5 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
Material de la carcasa Fundición inyectada de aluminioitem: sig – electroválvula | electroválvulas | caja electroválvula | electroválvula con auxiliar manal -
El precio original era: S/1.881,00.S/1.179,00El precio actual es: S/1.179,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
7802Característica Valor
Fecha de envío Indicación
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Ancho 26 mm
Caudal nominal normal 500 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción asiento de plato
Tipo de reposición muelle mecánico
Homologación c UL us – Recognized (OL)
Tipo de protección IP65
Diámetro nominal 5 mm
Patrón 27 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
Tipo de control prepilotado
Sentido del flujo no reversible
Superposición Superposición negativa
Tiempo de conmutación a la desconexión 29 ms
Tiempo de conmutación a la conexión 9 ms
Máx. impulso de prueba positivo con señal 0 2.200 µs
Máx. impulso de prueba negativo con señal 1 3.700 µs
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 60 °C
Temperatura del medio -10 … 60 °C
Temperatura ambiente -5 … 40 °C
Peso del producto 240 g
Conexión eléctrica a través de bobina F, pedir por separado
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión del aire de escape de pilotaje 82 M5
Conexión neumática 1 G1/8
Conexión neumática 2 G1/8
Conexión neumática 3 G1/8
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
Material de la carcasa Fundición inyectada de aluminioitem: sig – electroválvula | electroválvulas | electroválvula MFH | electroválvula FESTO
-
El precio original era: S/1.385,00.S/653,00El precio actual es: S/653,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
8043213Característica Valor
Fecha de envío Indicación
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 21 mm
Caudal nominal normal 550 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción Corredera
Tipo de reposición muelle neumático
Tipo de protección IP65
con conector tipo zócalo
según IEC 60529
Diámetro nominal 5,2 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,38
Valor C 2,66 l/sbar
Tiempo de conmutación a la desconexión 20 ms
Tiempo de conmutación a la conexión 16 ms
Factor de utilización 100 %
Máx. impulso de prueba positivo con señal 0 2.700 µs
Máx. impulso de prueba negativo con señal 1 1.100 µs
Valores característicos de las bobinas 24 V DC: 2,4 W
Fluctuación de tensión permisible +/- 10 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura del medio -5 … 50 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -5 … 50 °C
Peso del producto 120 g
Conexión eléctrica Esquema de conexiones forma C, según EN 175301-803
según EN 175301-803
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/8
Conexión neumática 2 G1/8
Conexión neumática 3 G1/8
Indicación sobre el material contiene substancias perjudiciales para la pintura
Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Aleación forjable de aluminio
Material de la corredera Aleación forjable de aluminioitem: sig – electrovalvula | electrovalvulas | electrovalvula VUVS | electrovalvula FESTO -
El precio original era: S/1.628,00.S/724,00El precio actual es: S/724,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
8043214 Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 21 mm
Caudal nominal normal 550 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción Corredera
Tipo de reposición muelle neumático
Tipo de protección IP65
con conector tipo zócalo
según IEC 60529
Diámetro nominal 5,2 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,38
Valor C 2,66 l/sbar
Tiempo de conmutación a la desconexión 22 ms
Tiempo de conmutación a la conexión 17 ms
Factor de utilización 100 %
Máx. impulso de prueba positivo con señal 0 2.700 µs
Máx. impulso de prueba negativo con señal 1 1.100 µs
Valores característicos de las bobinas 24 V DC: 2,4 W
Fluctuación de tensión permisible +/- 10 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura del medio -5 … 50 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -5 … 50 °C
Peso del producto 145 g
Conexión eléctrica Esquema de conexiones forma C, según EN 175301-803
según EN 175301-803
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/8
Conexión neumática 2 G1/8
Conexión neumática 3 G1/8
Conexión neumática 4 G1/8
Conexión neumática 5 G1/8
Indicación sobre el material contiene substancias perjudiciales para la pintura
Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Aleación forjable de aluminio
Material de la corredera Aleación forjable de aluminioitem: sig – electrovalvula | electrovalvula monoestable | electrovalvulas | electrovalvula VUVS -
El precio original era: S/1.136,00.S/714,00El precio actual es: S/714,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
8043217 Característica Valor
Fecha de envío Indicación
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 26,5 mm
Caudal nominal normal 1.000 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción Corredera
Tipo de reposición muelle neumático
Tipo de protección IP65
con conector tipo zócalo
según IEC 60529
Diámetro nominal 6,7 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,45
Valor C 3,86 l/sbar
Tiempo de conmutación a la desconexión 20 ms
Tiempo de conmutación a la conexión 16 ms
Factor de utilización 100 %
Máx. impulso de prueba positivo con señal 0 2.500 µs
Máx. impulso de prueba negativo con señal 1 1.100 µs
Valores característicos de las bobinas 24 V DC: 3,3 W
Fluctuación de tensión permisible +/- 10 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura del medio -5 … 50 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -5 … 50 °C
Peso del producto 200 g
Conexión eléctrica Esquema de conexiones forma B según EN 175301-803
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Indicación sobre el material contiene substancias perjudiciales para la pintura
Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Aleación forjable de aluminio
Material de la corredera Aleación forjable de aluminioitem: sig – electrovalvula | electrovalvula monoestable | electrovalvulas | electrovalvula VUVS
-
El precio original era: S/1.867,00.S/793,00El precio actual es: S/793,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
8043218Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 26,5 mm
Caudal nominal normal 1.000 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción Corredera
Tipo de reposición muelle neumático
Tipo de protección IP65
con conector tipo zócalo
según IEC 60529
Diámetro nominal 6,7 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,45
Valor C 3,86 l/sbar
Tiempo de conmutación a la desconexión 22 ms
Tiempo de conmutación a la conexión 20 ms
Factor de utilización 100 %
Máx. impulso de prueba positivo con señal 0 2.500 µs
Máx. impulso de prueba negativo con señal 1 1.100 µs
Valores característicos de las bobinas 24 V DC: 3,3 W
Fluctuación de tensión permisible +/- 10 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura del medio -5 … 50 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -5 … 50 °C
Peso del producto 250 g
Conexión eléctrica Esquema de conexiones forma B según EN 175301-803
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Conexión neumática 4 G1/4
Conexión neumática 5 G1/4
Indicación sobre el material contiene substancias perjudiciales para la pintura
Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Aleación forjable de aluminio
Material de la corredera Aleación forjable de aluminioitem: sig – electrovalvula | electrovalvula monoestable | electrovalvulas | electrovalvula VUVS -
El precio original era: S/1.308,00.S/855,00El precio actual es: S/855,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVALVULA MARCA: FESTO MODELO:
8043219Característica Valor
Fecha de envío Indicación
Función de las válvulas 5/2 biestable
Tipo de accionamiento eléctrico
Tamaño de las válvulas 26,5 mm
Caudal nominal normal 1.000 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción Corredera
Tipo de protección IP65
con conector tipo zócalo
según IEC 60529
Diámetro nominal 6,7 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
mediante pulsador
Tipo de control prepilotado
Alimentación del aire de control interno
Sentido del flujo no reversible
Superposición Superposición positiva
Valor B 0,45
Valor C 3,86 l/sbar
Tiempo de conmutación a la inversión 12 ms
Factor de utilización 100 %
Máx. impulso de prueba positivo con señal 0 2.500 µs
Máx. impulso de prueba negativo con señal 1 1.100 µs
Valores característicos de las bobinas 24 V DC: 3,3 W
Fluctuación de tensión permisible +/- 10 %
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de funcionamiento)
Resistencia a los impactos Comprobación de suplemento de transporte con grado de nitidez 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes Control de golpes con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura del medio -5 … 50 °C
Fluido de control Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -5 … 50 °C
Peso del producto 320 g
Conexión eléctrica Esquema de conexiones forma B según EN 175301-803
Tipo de fijación Sobre regleta de bornes
con taladro pasante
a elegir:
Conexión para el orificio de barrido sin escape común
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Conexión neumática 4 G1/4
Conexión neumática 5 G1/4
Indicación sobre el material contiene substancias perjudiciales para la pintura
Conforme con RoHS
Material de las juntas HNBR
NBR
Material de la carcasa Aleación forjable de aluminio
Material de la corredera Aleación forjable de aluminioitem: sig – electrovalvula | electrovalvulas | electrovalvula VUVS | electrovalvula FESTO
-
El precio original era: S/2.648,00.S/1.318,00El precio actual es: S/1.318,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
9964Característica Valor
Función de las válvulas 3/2 cerrada monoestable
Tipo de accionamiento eléctrico
Ancho 30,5 mm
Caudal nominal normal 800 l/min
Presión de funcionamiento 1,5 … 8 bar
Construcción asiento de plato
Tipo de reposición muelle mecánico
Tipo de protección IP65
Homologación c UL us – Recognized (OL)
Diámetro nominal 7 mm
Patrón 32 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
Tipo de control prepilotado
Sentido del flujo no reversible
Superposición Superposición negativa
Tiempo de conmutación a la desconexión 29 ms
Tiempo de conmutación a la conexión 10 ms
Máx. impulso de prueba positivo con señal 0 2.200 µs
Máx. impulso de prueba negativo con señal 1 3.700 µs
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de
funcionamiento)
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 60 °C
Temperatura del medio -10 … 60 °C
Temperatura ambiente -5 … 40 °C
Peso del producto 320 g
Conexión eléctrica a través de bobina F, pedir por separado
Tipo de fijación a elegir:
Sobre regleta de bornes
con taladro pasante
Conexión del aire de escape de pilotaje 82 M5
Conexión neumática 1 G1/4
Conexión neumática 2 G1/4
Conexión neumática 3 G1/4
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
Material de la carcasa Fundición inyectada de aluminioitem: sig – electroválvula | electroválvulas | caja electroválvula | electroválvula con auxiliar manal -
El precio original era: S/2.070,00.S/1.246,00El precio actual es: S/1.246,00.
CARACTERISTICAS Y DETALLES TECNICOS :
ELECTROVÁLVULA MARCA: FESTO MODELO:
9982Característica Valor
Función de las válvulas 5/2 monoestable
Tipo de accionamiento eléctrico
Ancho 26 mm
Caudal nominal normal 500 l/min
Presión de funcionamiento 1,8 … 8 bar
Construcción asiento de plato
Tipo de reposición muelle mecánico
Tipo de protección IP65
Homologación c UL us – Recognized (OL)
Diámetro nominal 5 mm
Patrón 27 mm
Función de escape Estrangulable
Principio de hermetización blando
Posición de montaje indistinto
Accionamiento manual auxiliar con enclavamiento
Tipo de control prepilotado
Sentido del flujo no reversible
Holgura de sobreposición no
Tiempo de conmutación a la desconexión 36 ms
Tiempo de conmutación a la conexión 8 ms
Máx. impulso de prueba positivo con señal 0 2.200 µs
Máx. impulso de prueba negativo con señal 1 3.700 µs
Valores característicos de las bobinas Consultar bobina; pedir por separado
Fluido Aire comprimido según ISO 8573-1:2010 [7:4:4]
Indicación sobre los fluidos de funcionamiento y de mando Opción de funcionamiento con lubricación (necesaria en otro modo de
funcionamiento)
Clase de resistencia a la corrosión KBK 1 – riesgo de corrosión bajo
Temperatura de almacenamiento -20 … 60 °C
Temperatura del medio -10 … 60 °C
Temperatura ambiente -5 … 40 °C
Peso del producto 270 g
Conexión eléctrica a través de bobina F, pedir por separado
Tipo de fijación a elegir:
Sobre regleta de bornes
con taladro pasante
Conexión del aire de escape de pilotaje 82 M5
Conexión neumática 1 G1/8
Conexión neumática 2 G1/8
Conexión neumática 3 G1/8
Conexión neumática 4 G1/8
Conexión neumática 5 G1/8
Indicación sobre el material Conforme con RoHS
Material de las juntas NBR
TPE-U(PU)
Material de la carcasa Fundición inyectada de aluminioitem: sig – electroválvula | electroválvulas | caja electroválvula | electroválvula con auxiliar manal
 |
