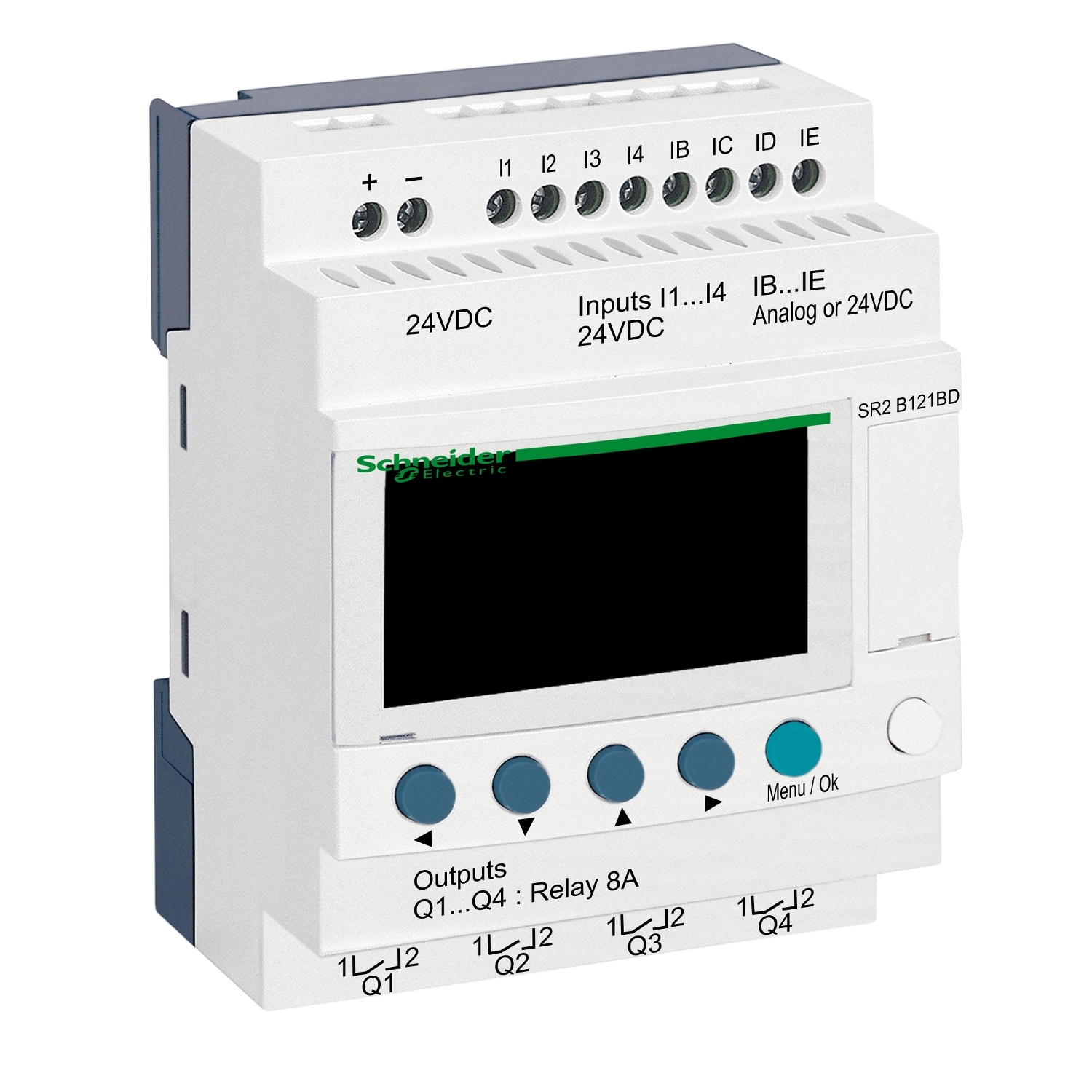

SR2B201BDComplementario
Visualización local Donde
Número de lineas de esquema de control 0…240 with ladder programming
0…500 with FBD programming
Tiempo de ciclo 6…90 ms
Tiempo de backup 10 años en 25 °C
Deriv. reloj 12 min/ano en 0…55 °C
6 s/month at 25 °C
Comprobaciones Memoria de programa en cada inicialización
[Us] tensión de alimentación nominal 24 V DC
Límites tensión alimentación 19.2…30 V
Corriente de alimentación 100 mA – tipo de cable: sin extensión)
Potencia disipada en W 6 W sin extensión
Protección contra inversión de polaridad Con
De pie conducto 12 conforming to EN/IEC 61131-2 type 1
Tipo de entrada digital Resistivo
Voltaje entrada 24 V DC
Corriente de entrada discreta 4 mA
Frecuencia de contaje 1 kHz para entrada digital
Estado de tensión 1 garantizado >= 15 V para circuito de entrada digital I1…IA y IH…IR
>= 15 V para IB…IG usado como circuito de entrada digital
Estado de tensión 0 garantizado <= 5 V para circuito de entrada digital I1...IA y IH...IR <= 5 V para IB...IG usado como circuito de entrada digital Corriente estado 1 garantizada >= 1.2 mA – tipo de cable: IB…IG usado como circuito de entrada digital)
>= 2.2 mA – tipo de cable: circuito de entrada digital I1…IA y IH…IR)
Corriente estado 0 granatizada <= 0.75 mA - tipo de cable: circuito de entrada digital I1...IA y IH...IR) <= 0.75 mA - tipo de cable: IB...IG usado como circuito de entrada digital) Fase marcador PNP de sensores de proximidad de 3 hilos para entrada digital Número de entrada analógica 6 Tipo de entrada analógica Modo comum Rango de entrada analógica 0..0,24 V 0...10 V Tensión máxima admisible 30 V para circuito entrada anlógica Resolución de entrada analógica 8 bits Clip-en las cubiertas 39 mV for analogue input circuit Tiempo conversión Smart relay cycle time for analogue input circuit 2 Error de conversión +/- 5 % at 25 °C for analogue input circuit +/- 6.2 % at 55 °C for analogue input circuit Precisión de repetición +/- 2 % at 55 °C for analogue input circuit Distancia de funcionamiento 10 m between stations, with screened cable (sensor not isolated) for analogue input circuit Tapa de conexiones trasero 12 kOhm para IB...IG usado como circuito de entrada analógica 12 kOhm para IB...IG usado como circuito de entrada digital 7.4 kOhm para circuito de entrada digital I1...IA y IH...IR Número de salidas 8 relay Límites de tensión de salida 24..0,250 V AC - tipo de cable: salida del relé) 5..0,30 V CC - tipo de cable: salida del relé) Tipo de contactos y composición NA para salida del relé Corriente térmica de salida 8 A for all 8 outputs for relay output Durabilidad eléctrica AC-12, estado 1 500000 ciclos en 230 V, 1.5 A para salida del relé acorde a EN/ IEC 60947-5-1 AC-15, estado 1 500000 ciclos en 230 V, 0.9 A para salida del relé acorde a EN/ IEC 60947-5-1 DC-12, estado 1 500000 ciclos en 24 V, 1.5 A para salida del relé acorde a EN/ IEC 60947-5-1 DC-13, estado 1 500000 ciclos en 24 V, 0.6 A para salida del relé acorde a EN/ IEC 60947-5-1 Capacidad de conmutación en mA >= 10 mA en 12 V – tipo de cable: salida del relé)
Rango de operación en hz 0.1 Hz – tipo de cable: a Ie) para salida del relé
10 Hz – tipo de cable: sin carga) para salida del relé
Durabilidad mecánica 10000000 cycles for relay output
[Uimp] Tensión asignada de resistencia a los choques
4 kV acorde a EN/IEC 60947-1 y EN/IEC 60664-1
Reloj Donde
Tiempo respuesta 10 ms – tipo de cable: de estado 0 a estado 1) para salida del relé
5 ms – tipo de cable: de estado 1 a estado 0) para salida del relé
Conexiones – terminales Terminales de tornillo, 1 x 0,2…1 x 2,5 mm² – tipo de cable: AWG 25…AWG 14)
semi-sólido
Terminales de tornillo, 1 x 0,2…1 x 2,5 mm² – tipo de cable: AWG 25…AWG 14)
sólido
Terminales de tornillo, 1 x 0,25…1 x 2.5 mm² – tipo de cable: AWG 24…AWG 14)
Flexible con terminal
Terminales de tornillo, 2 x 0,2…2 x 1,5 mm² – tipo de cable: AWG 24…AWG 16)
sólido
Terminales de tornillo, 2 x 0,25…2 x 0,75 mm² – tipo de cable: AWG 24…AWG 19)
Flexible con terminal
Par de apriete 0.5 N.m
Categoría de sobretensión III acorde a EN/IEC 60664-1
Peso del producto 0.38 kg
