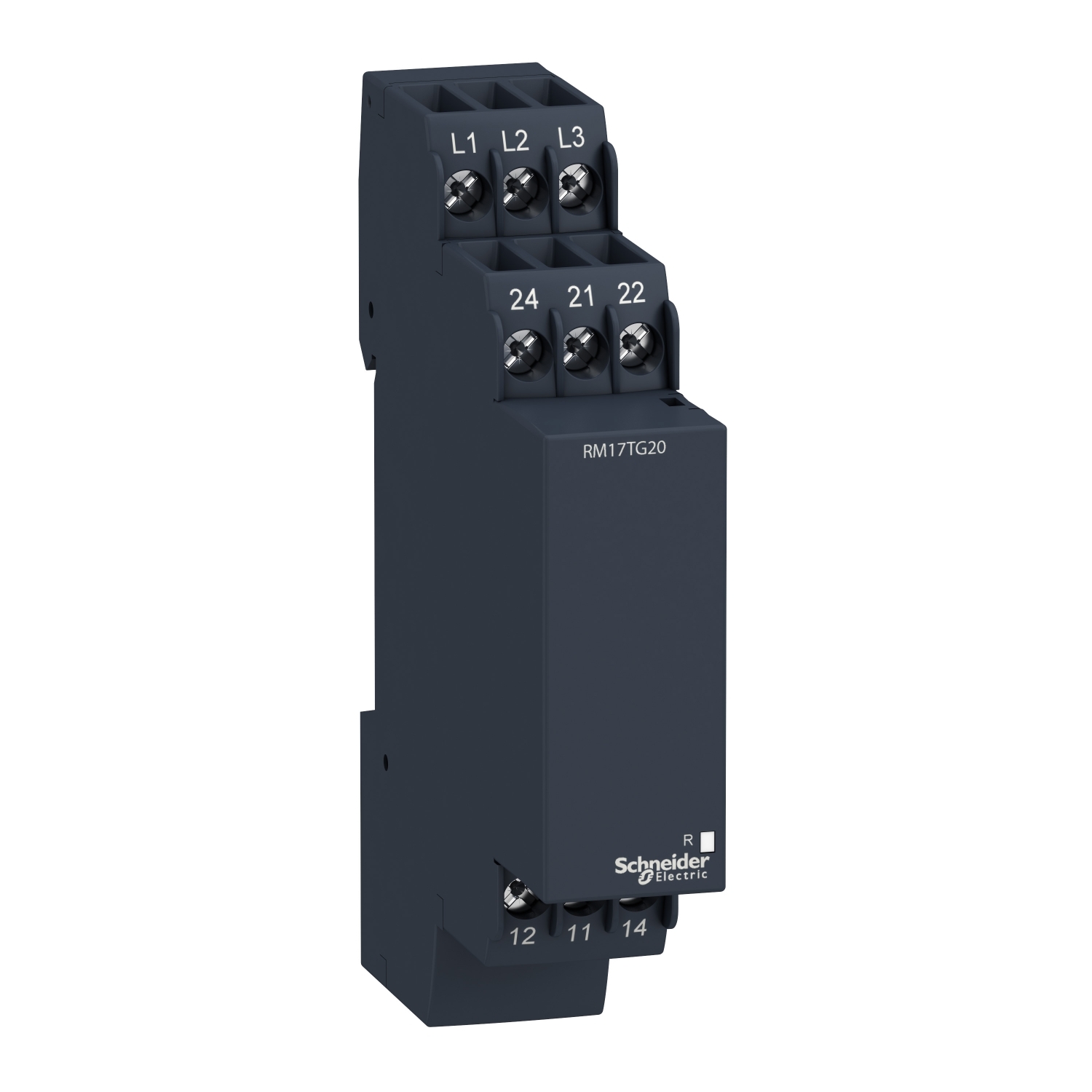

SCHNEIDER RM17TG20 STOCK DISPONIBLE
​


RELE CONTROL – > MARCA: SCHNEIDER -> MODELO: RM17TG20 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

RELE DE CONTROL DE REDES 3Ø, DE TENSION, SECUENCIA Y PERDIDA DE FASE. ALIM. 208.440VAC 1NA, ZELI
Principal
Gama de producto Harmony Control Relays
Tipo de producto o componente
3-phase control relay
Tipo de relé Reles de control
Aplicación específica de
producto
P/ alimentación trifásica
Nombre de relé RM17TG
Parámetros monitorizados del relé
Secuencia de fase
Phase failure detection (2 or more phase cut)
Time delay Sin
Capacidad de conmutación en VA
1250 VA
Rango de medida 208…440 V tensión CA
Tipo y composición de
contactos
2 C/O
[Uc] tensión de circuito
de control
208…440 V

Complementario
Tensión máxima de conmutación 250 V CA
250 V DC
Corriente mínima de conmutación 10 mA en 5 V DC
Límites de tensión de alimentación 183…484 V AC
Límites de tensión del circuito de control – 12 % + 10 % Un
Consumo de potencia en VA 0…22 VA en 400 V CA 50 Hz
Tensión umbral de detección < 100 V CA Frecuencia del circuito de control 50...60 Hz +/- 10 % Contactos de salida 2 OC Corriente de salida nominal 5 A Límites de tensión de medida 183…484 V CA Delay at power up 650 ms Rango de tensiones 183...484 V Tiempo respuesta <= 130 ms - tipo de cable: en caso de fallo) Marcado CE Categoría de sobretensión III acorde a IEC 60664-1 Resistencia de aislamiento > 500 MOhm en 500 V DC acorde a IEC 60255-5
> 500 MOhm en 500 V DC acorde a IEC 60664-1
[Ui] tensión asignada de aislamiento 400 V acorde a IEC 60664-1
Frecuencia de alimentación 50/60 Hz +/- 10 %
Posición de funcionamiento Cualquier posición sin
Conexiones – terminales Screw terminals, 1 x 0.5…1 x 4 mm² (AWG 20…AWG 11) solid without cable end
Terminales de tornillo, 2 x 0.5…2 x 2.5 mm² – tipo de cable: AWG 20…AWG 14)
sólido sin terminal
Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 12) flexible with cable
end
Terminales de tornillo, 2 x 0,2…2 x 1,5 mm² – tipo de cable: AWG 24…AWG 16)
Flexible con terminal
Par de apriete 0.6…1 N.m acorde a IEC 60947-1
Material de carcasa Plástico autoextinguible
Señalizaciones en local Relay ON ((*)), estado 1 LED – tipo de cable: amarillo)
2
Soporte de montaje Carril DIN simétrico de 35 mm acorde a EN/IEC 60715
Endurancia eléctrica 10000 ciclos
Endurancia mecánica 30000000 ciclos
Tasa de funcionamiento <= 360 operaciones/hora carga completa Categoría de utilización AC-12 acorde a IEC 60947-5-1 AC-13 conforming to IEC 60947-5-1 AC-14 conforming to IEC 60947-5-1 AC-15 acorde a IEC 60947-5-1 DC-12 acorde a IEC 60947-5-1 DC-13 acorde a IEC 60947-5-1 Datos de fiabilidad de seguridad B10d = 850000 MTTFd = 924.6 años Anchura 17.5 mm Peso del producto 0.13 kg
