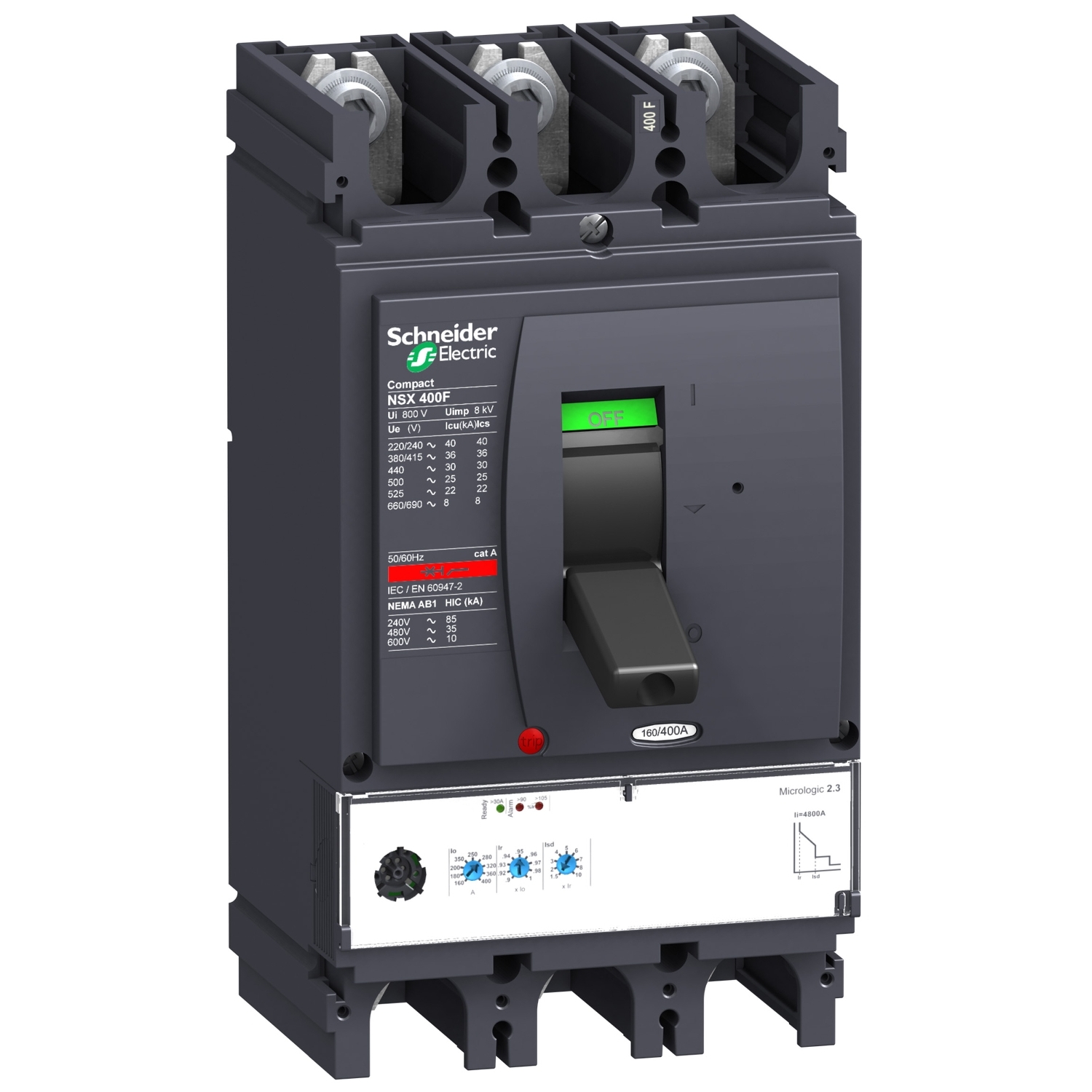

SCHNEIDER LV432695 STOCK DISPONIBLE
​


INTERRUPTOR – > MARCA: SCHNEIDER -> MODELO: LV432695 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama Compact
Nombre del producto Compact NSX
Gama de producto ComPact NSX400…630
Nombre corto del dispositivo
NSX400H
Tipo de producto o componente
Interruptor automático
Aplicación del dispositivo
Distribución
Number of poles 3P
Descripción de polos
protegidos
3t
Corriente nominal (In) 400 A at 40 °C
[Ue] tensión asignada
de empleo
690 V AC 50/60 Hz
Tipo de red CA
Frecuencia de red 50/60 Hz
Apto para seccionamiento
Yes conforming to EN/IEC 60947-2
Categoría de empleo Categoría A
[Icu] rated ultimate
short-circuit breaking
capacity
85 KA at 240 V AC 50/60 Hz conforming to UL 508
65 KA at 480 V AC 50/60 Hz conforming to UL 508
100 KA Icu en 220/240 V CA 50/60 Hz acorde a IEC
60947-2
35 KA Icu at 525 V AC 50/60 Hz conforming to IEC
60947-2
50 KA Icu en 500 V CA 50/60 Hz acorde a IEC
60947-2
65 KA Icu en 440 V CA 50/60 Hz acorde a IEC
60947-2
70 KA Icu en 380/415 V CA 50/60 Hz acorde a IEC
60947-2
20 KA at 600 V AC 50/60 Hz conforming to UL 508
20 kA Icu at 660/690 V AC 50/60 Hz conforming to
IEC 60947-2
Performance level H 70 kA 415 V AC
Unidad de control Micrologic 2.3
Tecnología de unidad
de disparo
Electrónico
Funciones de protección de unidad de control
LSoI
Tipo de control Maneta
Circuit breaker mounting mode
Fijo

Complementario
[Ui] tensión asignada de aislamiento 800 V AC 50/60 Hz
[Uimp] Tensión asignada de resistencia a los choques
8 kV
[Ics] rated service short-circuit breaking capacity 11 KA at 525 V AC 50/60 Hz conforming to IEC 60947-2
10 KA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2
100 KA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
50 KA at 500 V AC 50/60 Hz conforming to IEC 60947-2
65 KA at 440 V AC 50/60 Hz conforming to IEC 60947-2
70 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
Endurancia mecánica 15000 ciclos
Durabilidad eléctrica 3000 Cycles at 690 V In
6000 Cycles at 690 V In/2
6000 Cycles at 440 V In
12000 cycles at 440 V In/2
Tipo de montaje Placa posterior
Conexión superior Frontal
Conexión hacia abajo Parte frontal
Paso interpolar 45 mm
Tipo de protección L : for overload protection (long time)
So : for short time short-circuit protection with fixed delay
I : for instantaneous short-circuit protection
Calibre de la unidad de disparo 400 A at 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
9 regulaciones
[Ir] long-time protection pick-up adjustment range 160…400 A
Long-time protection delay adjustment type tr Fijo
[tr] long-time protection delay adjustment range 16 s at 6 x Ir
Memoria térmica 20 minutos antes y después de desconexión
Short-time protection pick-up adjustment type Isd 9 regulaciones
[Isd] Short-time protection pick-up adjustment range 1.5…10 x Ir
Short-time protection delay adjustment type tsd Fijo
Instantaneous protection pick-up adjustment type Ii Fijo
[Ii] instantaneous protection pick-up adjustment range
4800 A
Protección contra fugas a tierra Sin
Number of slots for electrical auxiliaries 6 slot(s)
Señalizaciones en local Flashing LED (green) for ready to operate
LED 105 % Ir (red) for overload
LED 90 % Ir (orange) for overload
Width (W) 140 mm
Height (H) 255 mm
Depth (D) 110 mm
Peso del producto 6.05 kg
