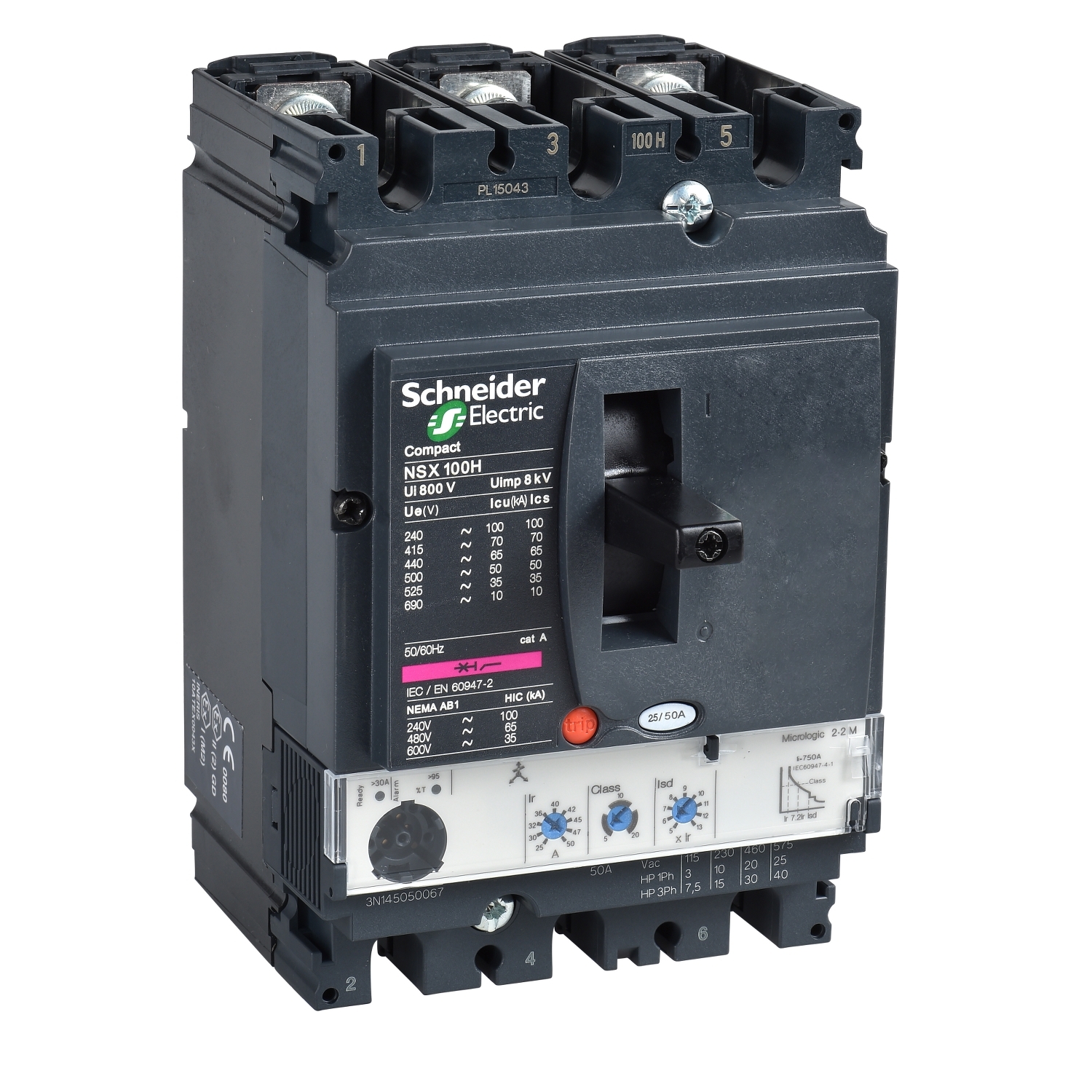

SCHNEIDER LV429835 STOCK DISPONIBLE
​


INTERRUPTOR – > MARCA: SCHNEIDER -> MODELO: LV429835 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama Compact
Nombre del producto Compact NSX
Gama de producto ComPact NSX100…250
Nombre corto del dispositivo
NSX100H
Tipo de producto o componente
Interruptor automático
Aplicación del dispositivo
Motor
Number of poles 3P
Descripción de polos
protegidos
3t
Corriente nominal (In) 100 A en 65 °C
[Ue] tensión asignada
de empleo
690 V CA 50/60 Hz
Tipo de red CA
Frecuencia de red 50/60 Hz
Apto para seccionamiento
Yes conforming to EN/IEC 60947-2
Categoría de empleo Categoría A
[Icu] rated ultimate
short-circuit breaking
capacity
10 KA en 600 V CA 50/60 Hz acorde a UL 508
85 KA en 240 V CA 50/60 Hz acorde a UL 508
65 KA en 480 V CA 50/60 Hz acorde a UL 508
10 KA Icu at 660/690 V AC 50/60 Hz conforming to
IEC 60947-2
100 KA Icu en 220/240 V CA 50/60 Hz acorde a IEC
60947-2
35 KA Icu at 525 V AC 50/60 Hz conforming to IEC
60947-2
50 KA Icu at 500 V AC 50/60 Hz conforming to IEC
60947-2
65 KA Icu en 440 V CA 50/60 Hz acorde a IEC
60947-2
70 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC
60947-2
Performance level H 70 kA 415 V CA
Unidad de control Micrologic 2.2 M
Tecnología de unidad
de disparo
Electrónico
Funciones de protección de unidad de control
LSoI
Tipo de control Maneta
Circuit breaker mounting mode
Fijo

Complementario
[Ui] tensión asignada de aislamiento 800 V AC 50/60 Hz
[Uimp] Tensión asignada de resistencia a los choques
8 kV
[Ics] rated service short-circuit breaking capacity 10 KA en 660/690 V CA 50/60 Hz acorde a IEC 60947-2
100 KA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
35 KA at 525 V AC 50/60 Hz conforming to IEC 60947-2
50 KA at 500 V AC 50/60 Hz conforming to IEC 60947-2
65 KA at 440 V AC 50/60 Hz conforming to IEC 60947-2
70 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
Endurancia mecánica 50000 ciclos
Durabilidad eléctrica 10000 Ciclos en 690 V In
20000 Ciclos en 690 V In/2
30000 Ciclos en 440 V In
50000 ciclos en 440 V In/2
Tipo de montaje Placa posterior
Conexión superior Frontal
Conexión hacia abajo Parte frontal
Paso interpolar 35 mm
Tipo de protección Prot.Cont. sobrec. (per.largo)
So : for short time short-circuit protection with fixed delay
Prot.contra cortocirc.(inst.)
Calibre de la unidad de disparo 100 A en 65 °C
Clase de disparo motorizado 10
20
5
Protección complementaria de motor Desequilibrio de fase
Long-time pick-up adjustment type Ir (thermal protection)
9 regulaciones
[Ir] long-time protection pick-up adjustment range 50…100 A
Long-time protection delay adjustment type tr Fijo
[tr] long-time protection delay adjustment range 10 S en 7.2 x Ir 10
120 S en 1.5 x Ir 5
20 S en 7.2 x Ir 20
240 S en 1.5 x Ir 10
26 S en 6 x Ir 20
480 S en 1.5 x Ir 20
5 S en 7.2 x Ir 5
13.5 S en 6 x Ir 10
6.5 s en 6 x Ir 5
Memoria térmica 20 minutos antes y después de desconexión
Short-time protection pick-up adjustment type Isd 9 regulaciones
[Isd] Short-time protection pick-up adjustment range 5…13 x Ir
Short-time protection delay adjustment type tsd Fijo
Instantaneous protection pick-up adjustment type Ii Fijo
[Ii] instantaneous protection pick-up adjustment range
1500 A
Protección contra fugas a tierra Sin
Number of slots for electrical auxiliaries 5 ranura(s)
Señalizaciones en local Flashing LED (green) for ready to operate
Temperature over set point, estado 1 LED 95 % Ith – tipo de cable: rojo)
Width (W) 105 mm
Height (H) 161 mm
Depth (D) 86 mm
Peso del producto 2.05 kg
