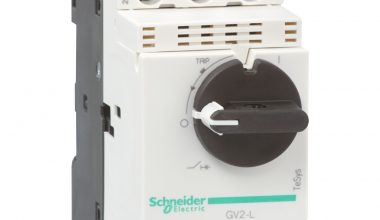

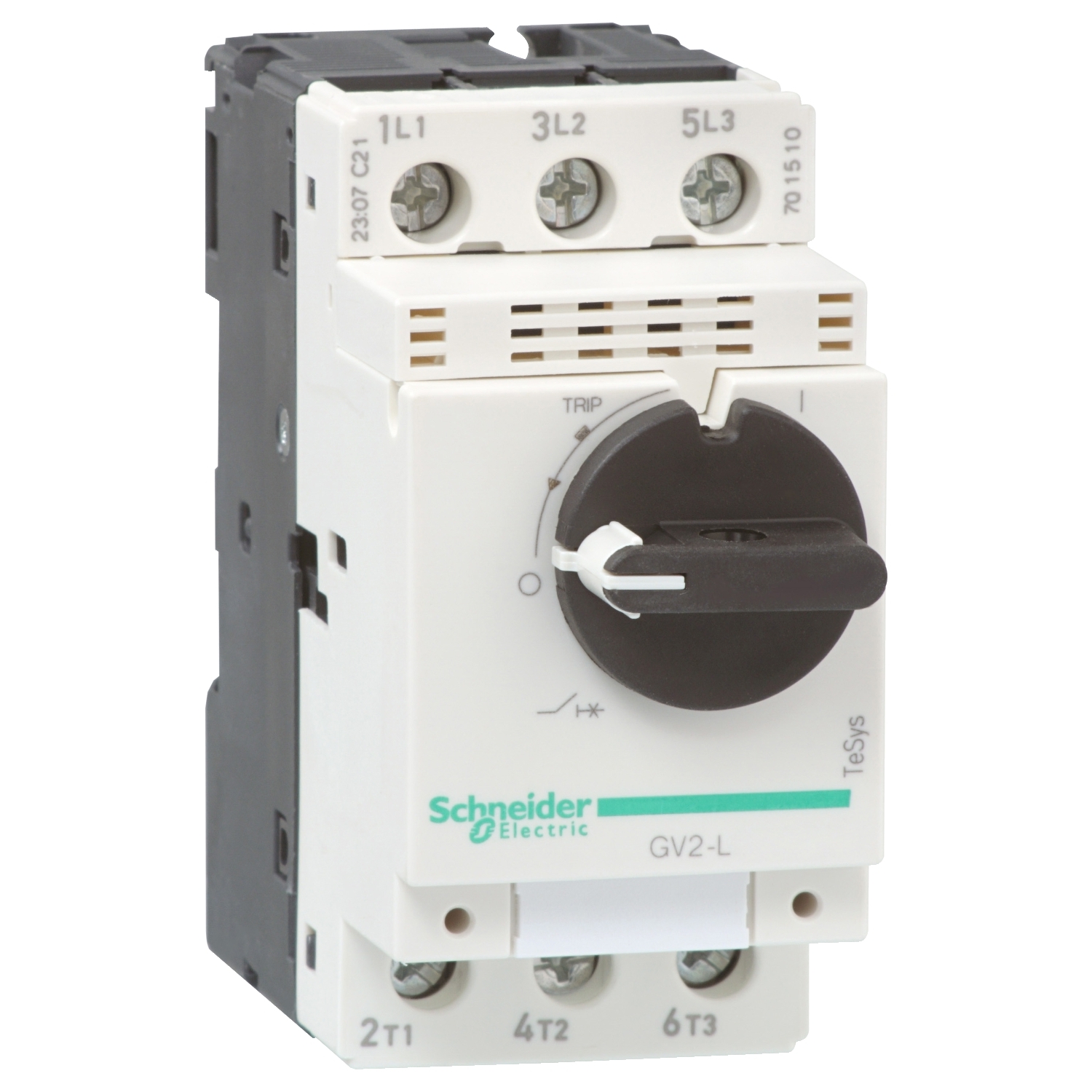

SCHNEIDER GV2L32 STOCK DISPONIBLE
​


GUARDAMOTOR – > MARCA: SCHNEIDER -> MODELO: GV2L32 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

GUARDAMOTOR 32A —– Principal
Gama TeSys
Nombre del producto TeSys GV2
Tipo de producto o componente
Interruptor automático
Nombre corto del dispositivo
GV2L
Aplicación del dispositivo
Motor
Número de polos 3P
Tipo de red CA
Categoría de utilización Category A conforming to IEC 60947-2
AC-3 conforming to IEC 60947-4-1
Frecuencia asignada de
empleo
50/60 Hz acorde a IEC 60947-2
Poder de corte 4 KA Icu at 690 V AC 50/60 Hz conforming to IEC
60947-2
10 KA Icu at 500 V AC 50/60 Hz conforming to IEC
60947-2
20 KA Icu at 440 V AC 50/60 Hz conforming to IEC
60947-2
50 KA Icu at 400/415 V AC 50/60 Hz conforming to
IEC 60947-2
50 kA Icu en 230/240 V CA 50/60 Hz acorde a IEC
60947-2
[Ics] poder de corte de
servicio nominal en cortocircuito
100 % at 690 V AC 50/60 Hz conforming to IEC
60947-2
100 % at 230/240 V AC 50/60 Hz conforming to IEC
60947-2
75 % at 440 V AC 50/60 Hz conforming to IEC
60947-2
75 % at 500 V AC 50/60 Hz conforming to IEC
60947-2
50 % at 400/415 V AC 50/60 Hz conforming to IEC
60947-2
Tecnología de unidad
de disparo
Mágnetico
Intensidad de disparo
magnético
416 A

Complementario
Modo de fijación 35 mm symmetrical DIN rail: clipped
Panel: screwed (with 2 x M4 screws)
Posición de funcionamiento Any position
Potencia del motor en kW 15 KW at 400/415 V AC 50/60 Hz
18.5 KW at 500 V AC 50/60 Hz
22 kW en 690 V CA 50/60 Hz
Tipo de control Mando giratorio
[Ue] tensión asignada de empleo 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] tensión asignada de aislamiento 690 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques
IEC 60947-2 6 kV
Potencia total disipada por polo 1.8 W
Endurancia mecánica 100000 ciclos
Durabilidad eléctrica 100000 cycles for AC-3 at 415 V
Maximum operating rate 40 cyc/h
2
Servicio nominal Continuous conforming to IEC 60947-4-1
Conexiones – terminales Terminales de fijación por tornillo 2 cable(s) 1…6 mm² sólido
Terminales de fijación por tornillo 2 cable(s) 1.5…6 mm² Flexible sin extremidad
de cable
Screw clamp terminals 2 cable(s) 1…4 mm² flexible with cable end
Par de apriete 1.7 N.m on screw clamp terminals
Resistencia mecánica Impactos, estado 1 30 Gn acorde a IEC 60068-2-27
Vibraciones, estado 1 5 Gn, 5…150 Hz acorde a IEC 60068-2-6
Apto para seccionamiento Yes conforming to IEC 60947-1
Altura 89 mm
Anchura 45 mm
Profundidad 97 mm
Peso del producto 0.33 kg
VIDEO REFERENCIAL:

​
