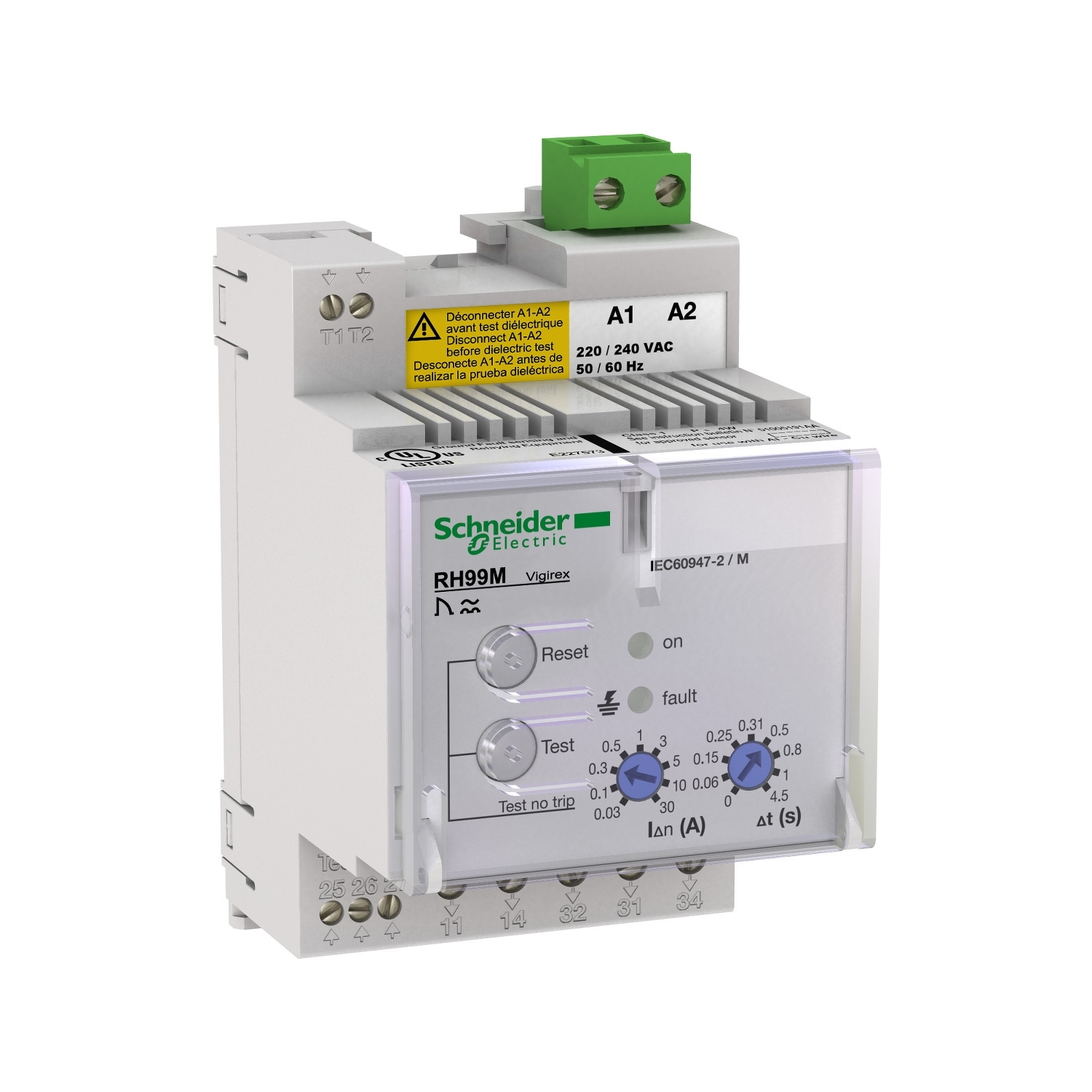

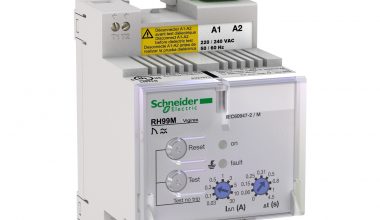

SCHNEIDER 56173 STOCK DISPONIBLE
​


RELE – > MARCA: SCHNEIDER -> MODELO: 56173 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama VigiPacT
Nombre corto del dispositivo
RH99M
Tipo de producto o componente
Residual current protection relay ((*))
Aplicación del relé Protección relé
Tipo de montaje Carril DIN
Clase de protección
contra fugas a tierra
Tipo A
Tipo de ajuste Selector
Ajuste de tipo de sensibilidad de fugas a tierra
de corriente residual
9 regulaciones
Earth-leakage sensitivity 0.03…30 A
Earth-leakage time delay
Instantaneous for 0.03 A
Adjustable 9 settings 0…4.5 s for 0.03…30 A
Current sensors compatibility
TOA earth leakage current sensor
A earth leakage current sensor
L Toroidales diferencales cerrados tipo A y tipo
abiertos TOA
[Ithe] intensidad térmica
convencional en la envolvente
8 A
Carga mínima 10 mA at 12 V
[Us] tensión de alimentación asignada
220…240 V AC 50/60 Hz 55…110 %
Consumo de potencia
en W
4 VA
Monitored distribution
system
1000 V – CA en 50/60 Hz – tipo de cable: máximo)
1000 V – AC at 400 Hz (maximum)
Sistema de conexión a
tierra
TN-S
TT
IT
[Uimp] Tensión asignada de resistencia a los
choques
8 kV
Reset Rearme manual

Complementario
Función de test Test remoto
Local
Monitorización Electronics (continuous)
Power supply (continuous)
Relay/sensor link (continuous)
Tipo de medición Earth fault current internal measurement, range: 80…100 %
Inviolabilidad de los ajustes Protegido por cubierta precintable
Conexiones – terminales Alimentación auxiliar, estado 1 bornero cable(s) 0.2…2.5 mm² Flexible AWG
24…AWG 12
Auxiliary power supply: terminal block cable(s) 0.2…2.5 mm² rigid AWG
24…AWG 12
Auxiliary power supply: terminal block cable(s) 0.25…2.5 mm² flexible AWG
24…AWG 12
Fault: screw terminal cable(s) 0.2…2.5 mm² flexible AWG 24…AWG 12
Fault: screw terminal cable(s) 0.2…4 mm² rigid AWG 24…AWG 12
Fault: screw terminal cable(s) 0.25…2.5 mm² flexible AWG 24…AWG 12
Relay test and fault reset: screw terminal cable(s) 0.14…1 mm² flexible AWG
26…AWG 16
Relay test and fault reset: screw terminal cable(s) 0.14…1.5 mm² rigid AWG
26…AWG 16
Relay test and fault reset: screw terminal cable(s) 0.25…0.5 mm² flexible AWG
26…AWG 16
Sensor: screw terminal cable(s) 0.14…1 mm² flexible AWG 26…AWG 16
Sensor: screw terminal cable(s) 0.14…1.5 mm² rigid AWG 26…AWG 16
Sensor: screw terminal cable(s) 0.25…0.5 mm² flexible AWG 26…AWG 16
Voltage presence: screw terminal cable(s) 0.2…2.5 mm² flexible AWG 24…AWG
12
Voltage presence: screw terminal cable(s) 0.2…4 mm² rigid AWG 24…AWG 12
Voltage presence: screw terminal cable(s) 0.25…2.5 mm² flexible AWG 24…AWG
12
Longitud de cable pelado para conectar bornas Auxiliary power supply: 7 mm for top connection
Fault: 8 mm for bottom connection
Relay test and fault reset: 5 mm for bottom connection
Sensor: 5 mm for top connection
Voltage presence: 8 mm for bottom connection
Par de apriete Auxiliary power supply: 0.6 N.m top
Fault: 0.6 N.m bottom
Relay test and fault reset: 0.25 N.m bottom
Sensor: 0.25 N.m top
Voltage presence: 0.6 N.m bottom
Pasos de 9 mm 6
Anchura 54 mm
Altura 81 mm
Profundidad 74 mm
Peso del producto 0.3 kg
Grado de protección IP IP40 on front face: conforming to EN/IEC 60529
En partes later., estado 1 IP30 acorde a EN/IEC 60529
IP20 on connection terminals: conforming to EN/IEC 60529
Grado de protección IK IK07 conforming to EN 50102
Resistencia mecánica Fire resistance conforming to IEC 60695-2-1
Protección IK 2 joules, estado 1 IK07 acorde a EN 50102
Vibrations 13.2…100 Hz: 0.7 g
Vibrations 2…13.2 Hz: +/- 1 mm
